Extron SSP 200 este un procesor de sunet surround de înaltă performanță care decodifică automat formatele Dolby® și DTS® de la sursele HDMI la ieșiri audio discrete. Oferind până la zece ieșiri încorporate, plus ieșiri suplimentare printr-un port EXP, SSP 200 oferă flexibilitatea necesară pentru aplicațiile pro A/V în mediile corporative, comerciale și educaționale. Acceptă cele mai recente formate captivante Dolby Atmos și DTS:X plus formatele vechi Dolby și DTS surround. O funcție de upmix sintetizează audio multicanal excepțional din conținut stereo. SSP 200 dispune de o intrare HDMI cu buclă, intrări digitale coaxiale și optice și o intrare stereo analogică. Este proiectat pentru integrarea în instalații pro A/V, având o carcasă metalică compactă, semi-rack, control serial RS-232 și LAN și ieșiri echilibrate la nivel de linie.

Proiectat pentru integrarea Pro AV

SSP 200 este găzduit într-o carcasă de 1U, cu o lățime de jumătate de rack, care poate fi montată pe rack și ocupă o fracțiune din spațiul necesar unui procesor surround de consum sau unui receptor AV. Poate fi controlat și configurat utilizând controlul serial RS-232 sau printr-o conexiune la rețea. Pentru compatibilitate cu echipamentele audio pro AV, SSP 200 oferă intrări și ieșiri echilibrate sau neechilibrate și un port de expansiune de ieșire EXP pentru conectarea la un procesor DSP audio din seria DMP Plus sau la o interfață de extindere a ieșirilor AXI 016. Comenzile de pe panoul frontal pot fi blocate pentru a preveni operarea neautorizată.

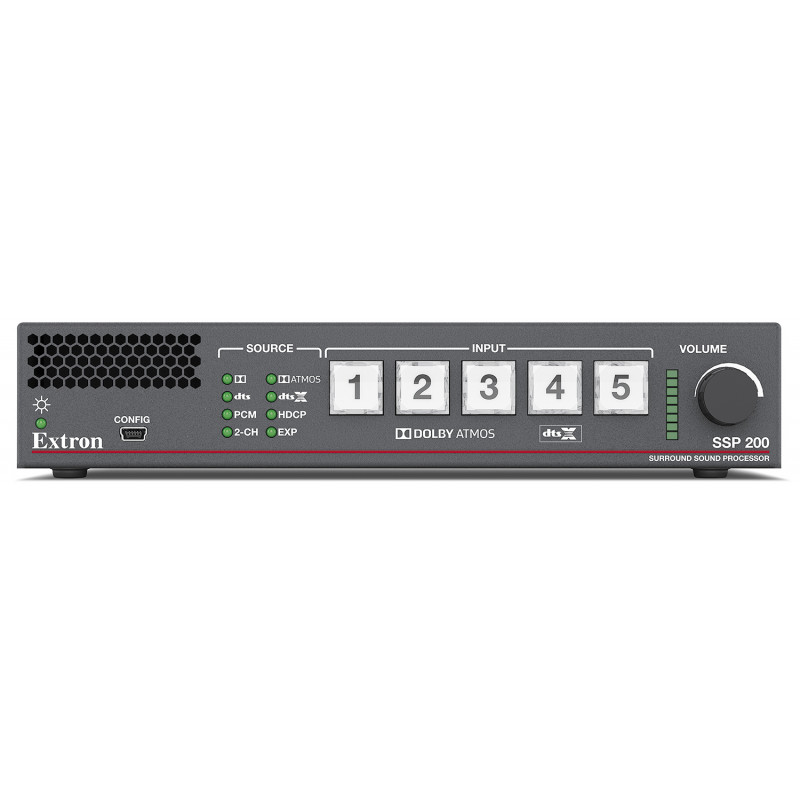

SSP 200 este proiectat pentru o operare simplă, intuitivă de pe panoul frontal, cu indicatoare LED pentru selectarea sursei, detectarea formatului sursei, modul de ascultare și nivelul volumului de ieșire.

Control și configurare

Extron PCS - Software-ul de configurare a produsului include o interfață de utilizator intuitivă pentru configurarea și controlul eficient al SSP 200, precum și calibrarea sistemului de sunet. Folosind software-ul, un integrator poate specifica numărul și dimensiunea difuzoarelor din sistem și poate introduce distanța fiecărui difuzor față de poziția centrală de ascultare sau locația în care sunt efectuate măsurătorile acustice. Un EQ parametric cu nouă benzi este disponibil pentru fiecare dintre canalele difuzorului, pentru a adapta semnalul de ieșire la mediul acustic.

Configurații de ieșire difuzoare

Tabelul de mai jos arată formatele acceptate de ieșirile analogice integrate ale SSP 200 în comparație cu formatele care necesită utilizarea magistralei EXP pentru ieșiri suplimentare. Când sunt necesare mai mult de zece ieșiri, inclusiv ieșiri stereo downmix, trebuie utilizat EXP Bus. Pentru o flexibilitate maximă, SSP 200 poate fi conectat la un DSP din seria DMP Plus prin intermediul magistralei EXP pentru ieșiri, procesare și rutare suplimentare.

Configurații de ieșire difuzoare

Semnale de testare pentru calibrare

SSP 200 generează semnale de testare, inclusiv zgomot Dolby și zgomot roz cu lățime de bandă completă, care pot fi direcționate secvenţial către fiecare difuzor sau direcţionate selectiv către orice difuzor utilizând software-ul. Zgomotul Dolby este un zgomot roz limitat la bandă, care permite niveluri mai mari de presiune a sunetului, ceea ce este avantajos atunci când se calibrează ieșirile difuzoarelor la SPL-uri egale. Pentru fiecare canal este prevăzut un nivel individual de reglare pentru a facilita calibrarea. Semnalele de testare a zgomotului roz pot fi folosite pentru a calibra interacțiunea unui difuzor cu mediul acustic. SSP 200 oferă, de asemenea, opțiunea de a utiliza o sursă externă pentru semnalele de testare, care poate fi apoi direcționată către orice difuzor sau către toate difuzoarele în secvență.

Caracteristici

• Acceptă cele mai recente formate audio 3D captivante, precum și formate surround vechi —
  • Dolby Atmos
  • Dolby TrueHD
  • Dolby Digital Plus
  • Dolby Surround
  • Dolby Digital EX
  • Dolby ® Digital
  • Dolby Pro Logic IIx
  • Dolby Pro Logic II
  • DTS:X
  • DTS-HD Master Audio
  • DTS-HD Audio de înaltă rezoluție
  • DTS Neural:X
  • DTS-ES
  • DTS 96/24
  • DTS NEO:6
• Detectarea și decodarea automată a formatului de sunet surround — Detectează automat formatul semnalului audio de intrare, aplică decodarea necesară, apoi trimite semnale către ieșirile corespunzătoare.
• Acceptă rezoluții video de până la 4K/60 @ 4:4:4 — Semnalele video acceptate trec nealterate
• Funcția Upmix convertește orice material de program sursă în redare surround imersivă sau standard — Convertește din orice format de intrare în orice format selectat de numărare a canalelor de ieșire mai mare.
• Semnale de testare integrate pentru calibrare și validare a conectivității în timpul configurării —
  • Generator de zgomot roz pentru a calibra interacțiunea unui difuzor în mediul înconjurător
  • Dolby Noise: generator de zgomot bandpass pentru a echilibra nivelurile difuzoarelor
  • Opțiune externă: poate utiliza discul de testare sau alte surse de calibrare pentru anumite ieșiri de decodare
• Port de ieșire de expansiune EXP pentru conexiune DSP sau extindere de ieșire — Oferă o conexiune I/O ușoară la un procesor DSP audio din seria DMP Plus Extron sau la interfața de extindere a ieșirii AXI 016. Acest lucru permite un număr mai mare de ieșiri și o integrare perfectă cu toate capabilitățile DMP, inclusiv transportul Dante.
• Lip Sync Offset — 0 ms până la 300 ms per intrare
• Acceptă configurațiile de ieșire a difuzoarelor utilizate în mod obișnuit —
  • 5.1, 7.1 și 5.1.2 cu downmix stereo pe ieșirile 9 și 10
  • 5.1.4, 7.1.2 și 7.1.4 cu downmix stereo pe magistrala de expansiune EXP
  • Conexiunea magistralei de expansiune EXP la un procesor din seria DMP Plus este necesară pentru 7.1.4
• Nivel de ieșire surround variabil și nivel de ieșire downmix fix — Panoul frontal și control de la distanță al nivelului de ieșire surround
• Caracteristicile de specificație HDMI 2.0b acceptate includ rate de date de până la 18 Gbps, HDR, Deep Color până la 12 biți, 3D și formate audio HD fără pierderi.
• Ieșirea buclă HDMI acceptă Downmix —
  • Moduri audio de ieșire a monitorului local
    • Audio original – Multicanal sau Două canale
    • Stereo Downmix – Independent de configurația de ieșire a difuzoarelor
    • Fără audio
• Formate de intrare PCM —
  • PCM: semnalele audio digitale stereo necomprimate pot fi procesate de la intrările HDMI, Toslink sau coaxiale
  • PCM: Semnalele audio digitale 7.1 necomprimate pot fi procesate de la intrările HDMI
• Selecție de intrare pe panoul frontal cu indicație LED
• Suportă autentificare 802.1X — Oferă suport pentru standardul de autentificare IEEE 802.1X pentru controlul accesului la rețea bazat pe porturi.


Rata de cadre 1	24, 25, 30, 50 sau 60 fps
Eșantionarea cromatică 1	4:4:4 sau 4:2:0
Adâncimea biților de culoare 1	8 sau 10 biți pe culoare
Tip de semnal	DVI 1.0, HDMI 1.4 și 2.0, HDCP 1.4 și 2.3
Max. rata de date video	18 Gbps (6 Gbps per culoare)
NOTĂ     1 Sub rezerva limitei maxime a ratei de date.
Intrare video și buclă prin
Număr/tip semnal	1 HDMI/DVI (compatibil HDCP), intrare 1 HDMI/DVI (compatibil HDCP), buclă
Conectori	2 HDMI tip A femele: 1 pentru intrare, 1 pentru buclă
Interval de rezoluție	Până la 4K (4096x2160 la 60 Hz)
Egalizare cablu de intrare	Automat
Lungimea cablului de intrare	1 biți de culoare HDMI/DVI (compatibil HDCP): HDMI Ultra/DisplayPort Ultra - Până la 12 picioare (3,6 metri) HDMI Pro - 25 picioare (7,6 metri)
Lungimea cablului de ieșire	La 4096x2160 la 60 Hz, 4:4:4, 8 biți de culoare HDMI Ultra – Până la 9 picioare (2,7 metri) HDMI Pro – Până la 25 de picioare (7,6 metri)
NOTĂ     Rezoluțiile mai mici pot accepta distanțe de transmisie mai lungi. Distanța de transmisie variază în funcție de rezoluția semnalului, tipul de cablu și capacitățile de egalizare ale afișajului din sistem.
Standarde	DVI 1.0, HDMI 1.4 și 2.0, HDCP 1.4 și 2.3
Audio
Câştig	Ieșire dezechilibrată: -6 dB; ieșire echilibrată: 0 dB, când volumul este setat la 100%.
Raspuns in frecventa	20 Hz până la 20 kHz, ±0,2 dB
Raspuns in frecventa subwooferului	4 Hz până la 250 Hz, ±3 dB
THD + zgomot	<0,03% @ 1 kHz, la nivelul maxim de ieșire
S/N	>100 dB, 20 Hz până la 20 kHz, neponderat
Separarea canalelor stereo	Doar intrare analogică: >90 dB @ 1 kHz
CMRR	Doar intrare analogică: >75 dB (tipic) @ 1 kHz
Controlul volumului	- 100 dB până la 0 dB
Frecvențele de încrucișare pentru managementul basului	40 Hz până la 250 Hz
Intrare audio — digitală
Număr/tip semnal	1 HDMI, 3 S/PDIF (1 coaxial, 2 optice)
Formate sursă	LPCM până la 7,1/24 biți/192 kHz (HDMI), LPCM până la 2,0/24 biți/96 kHz (S/PDIF), Dolby Digital 2/0, Dolby Digital 2/0 Surround, Dolby Digital 5.1, Dolby Digital Surround EX, Dolby Digital Plus, Dolby True HD, Dolby Atmos; DTS 2 canale, DTS Digital Surround, DTS-ES Matrix 6.1, DTS-ES Discrete 6.1, DTS 96/24, DTS 96/24 ES Matrix 6.1, DTS Master Audio, DTS Express, DTS:X
Moduri de ascultare	Auto, Stereo, Stereo pentru toate, Mono, Mono pentru toate, Dolby Surround Upmixer, DTS Neural:X Upmixer
Conectori	1 conector HDMI 1 conector RCA 2 TOSLINK ™ conectori de fibră optică
Intrare audio - analogică
Număr/tip semnal	1 analog stereo/mono, echilibrat/neechilibrat
Moduri de ascultare	Auto, Stereo, Stereo pentru toate, Mono, Mono pentru toate, Dolby Surround Upmixer, DTS Neural:X Upmixer
Conector	(1) conector cu șurub captiv de 3,5 mm, 6 poli
Impedanta	>10k ohmi echilibrat/neechilibrat, cuplat DC
Nivel nominal	+4 dBu (1,23 Vrms) echilibrat sau -10 dBV (316 mVrms) dezechilibrat
Nivel maxim	+21 dBu (echilibrat/neechilibrat)
Reglarea câștigului de intrare	-18 dB până la +24 dB (implicit = 0 dB), reglabil prin RS-232 sau panoul frontal
NOTĂ     0 dBu = 0,775 Vrms, 0 dBV = 1 Vrms, 0 dBV ≈ 2 dBu
Iesire audio
Număr/tip semnal	10 echilibrate/neechilibrate, pentru ieșire față stânga și dreapta, surround stânga și dreapta, centru și ieșire subwoofer, plus patru ieșiri atribuibile pentru perechi de înălțime față și spate stânga și dreapta, și downmix
Conectori	(5) conectori cu șuruburi captive de 3,5 mm, 6 poli
Impedanta	50 ohmi dezechilibrat, 100 ohmi echilibrat
Eroare de câștig	±0,2 dB canal la canal
Nivel maxim (Hi-Z)	>+21 dBu echilibrat sau >+15 dBu dezechilibrat la 0,03% THD+N
Interval de nivel de ieșire pe canal	-24 dB până la 0 dB
Conversie D/A	24 de biți, 96 kHz
Control/telecomandă — procesor audio
Port serial de control al gazdei	1 conector bidirecțional RS-232 panou din spate de 3,5 mm cu șurub captiv, 3 poli
Baud rate și protocol	9600, 19200, 38400 (implicit), 115200 baud (reglabil); 8 biți de date, 1 bit de oprire, fără paritate
Configurarea pinului de control serial	1 = Tx, 2 = Rx, 3 = GND
Controlul programului	Programul Extron Product Configuration Software (PCS) pentru Windows ® Set simplu de instrucțiuni Extron ™ (SIS ™ )
Port de configurare USB	1 panou frontal USB mini-B
Standarde USB	USB 2.0, viteză mică
Port Ethernet gazdă	1 RJ-45 mamă
Rata de date	10/100/1000 Base-T, half/full duplex cu autodetecție
Protocol	ARP, DHCP, HTTPS, ICMP, IEEE 802.1X, IP, SSH, TCP, Telnet
General
Putere	100 VAC până la 240 VAC, 50-60 Hz, 12 wați, intern
Temperatura/umiditatea mediului ambiant	Depozitare: -40 până la +158 °F (-40 până la +70 °C) / 10% până la 90%, fără condensare Funcționare: +32 până la +122 °F (0 până la +50 °C) / 10% până la 90%, fără condensare
Răcire	Convecție, aerisire
Montare
Rack Mount	Da, cu raft opțional
Suport mobila	Da, cu kit de montare opțional sub birou sau prin birou
Tip de incintă	Metal
Dimensiunile carcasei	1,7" H x 8,75" L x 8,5" D (1U înălțime, jumătate lățime de rack) (43 mm H x 222 mm L x 216 mm A) (Adâncimea exclude conectorii și butonul.)
Greutatea produsului	TBD
Respectarea reglementărilor	CE, c-UL, UL, C-tick, FCC Clasa B, ICES, VCCI Respectă cerințele corespunzătoare ale RoHS și DEEE.
garantia produsului	3 ani piese si manopera
NOTĂ     Toate nivelurile nominale sunt la ±10%.
NOTĂ     Specificațiile pot fi modificate fără notificare.
(5087-D3)
